安防系統的中樞 安防系統**處理三種不同類型的信號-數字視頻信號，模擬視頻信號，和三洋SSP（三洋安防系列協議）信號，將攝像機、錄像機和監視器連接在一起，MPX-CD163P/MPX-CD93P 是安防系統的中樞，它們是一種新型的分割器，可協調一致的連接與操作不同的設備。 數字傳輸端子（數字到數字） MPX-CD163P/MPX-CD93P配有數字傳輸端子，可同硬盤錄像機DSR-3000P進行數據傳輸，無須任何數字與模擬信號的轉換。數字到數字的連接方式是減少數字信號衰減速實現520線高解析度的關鍵因數。 內置SSP控制器和同軸攝像機控制 MPX-CD163P/MPX-CD93P配有采用SSP（三洋安防系列協議）的控制器。SSP是三洋為字防設備制定的雙向通訊協議。從這些設備的前面板上，用戶可控制PTZ球形攝像機和數字硬盤錄像機。由于SSP信號覆蓋在視頻信號上，因此使用一根信號同軸電纜即可簡便地建立PTZ球形攝像機的連接。 小型矩陣轉換功能 除了主監視器輸出端子，還提供四個現場監視器端子。每路可連續全屏顯示十六個攝像機影像中的任何一個或所有攝像機影像（轉換間隔，1~30秒，可由路進行**立設置）。現場監視器1可用于顯示與主監視器同樣的影像。 擴展顯示選擇 對于現場畫面影視（在分割器錄制期間）和錄像畫面的重放，用戶可在16屏顯示、9屏顯示、4屏顯示和全屏（1屏）顯示中進行選擇。 附加顯示 在16屏或9屏顯示模式中按附加顯示鍵，將在右下腳出現一個占據屏幕1/4的附加屏幕。附加顯示屏能以50場/秒的速度顯示一個現場視頻影像。為了**的監視，用戶可為附加顯示屏選擇十六個攝像機影像中的任何一個或所有攝像機影像的連續顯示。 在現場監視中回放 在現場監視時，用戶可在附加顯示屏中觀看一個錄像。此功能使用戶在用數字錄像機DSR-3000P進行錄像時，可用一個監視器同時進行錄像與回放。 16-4屏輸入和16-4多屏顯示 將屏幕分割為16-4區域。 8屏輸入和1場切換顯示 將屏幕分割為4區域，手動/自動可切換。 1場切換多路錄像 1場切換多路錄像允許用戶將所有攝像機上的畫面制作成不間斷的錄像。 小型矩陣切換器 請參見50頁的MPX-CD163P/MXP-CD93P。 多屏顯示 在現場畫面監視（多路錄像時）和錄取畫面重放時，用戶可選擇16屏顯示、9屏顯示、4屏顯示和全屏顯示。 附加顯示 在16屏和9屏顯示模式下，使用一個按鈕將屏幕的右下方出現一個屏幕1/4大小的附加顯示屏。附加顯示適用于以全速60場/秒的速度近距離監控現場畫面。可顯示移動畫面。在附加顯示屏幕上，用戶可查看16臺攝像機的任意圖像或設定為16個畫面依次顯示，還可在其它屏幕上監視現場畫面的同時查看錄像帶重放。 屏幕位置分配 在16屏和9屏顯示模式下，每臺攝像機的圖像均可分配到屏幕的任何位置。例如，重要安全點的圖像可放在屏幕的中心，而不須重新接線。 監視器隱藏 可以隱藏監視器上的**定畫面（如隱藏攝像機拍攝的畫面）。這項設定并不影響多畫面分割器的錄像，在多畫面分割器上各臺攝像機的圖像仍然全部錄取。 4屏顯示 在4屏顯示模式下，可以自動切換畫面（停留時間：1~30秒） 全屏顯示 整個屏幕被設定為順序顯一任何攝像機或一系列攝像機的圖像（切換間隔1~30秒，每臺攝像機可單**設定）。全屏顯示可放大至2倍查看靜止圖像（可用于現場畫面和錄取畫面）。 動態偵測 每臺攝像機圖像上都有視頻傳感器。設定視頻傳感器后，視頻亮度的變化將觸發主動錄像。主動錄像的時間可設定為1至180秒。主動錄像也可**外部傳感器的報警信號進行。傳感器的位置位于屏幕的A和B處。每臺攝像機上有160個點分配給傳感器A和B。用戶可以設定每個傳感器的位置，每臺攝像機的傳感器靈敏度可調節。 每臺攝像機圖像有以下三種**模式： A模式：傳感器上A上亮度變化解發警報。 A和B模式：傳感器A、B上亮度同時發生變化觸發警報（忽視小**體如小動物的運動）。 A和NB模式：傳感器A上亮度發生變化而傳感器B上無變化，觸發警報（忽視整個區域由于照明條件發生的亮度變化）。 報警功能 如果從內置視頻傳感器或外部報警傳感器上接收到報警信號，可進行以下操作： 1）切換顯示模式 報警信號強制系統切換到用戶預設的顯示模式（全屏/9/16屏）。相應的攝像機ID和字母SA（代表視頻傳感器）或EA（代表外部報警傳感器）交替顯示在屏幕上。 2）用蜂鳴器或指示燈警告 報警信號觸發蜂鳴聲或攝像機指示燈閃爍。 警告的時間可設定為12，3，4，5，10，30秒，CC（報警ON）和NC（直至系統重置）。此外，在內存中至多可保存100條報警數據（攝像機號碼、日期、時間） 定時功能 **設定定時器可將一日分為晝、夜。以下每項功能在晝夜可以提供不同設定： 1）要錄取的畫面（程序錄像） 2）全屏順序顯示的停留時間 3）監視器隱藏 4）視頻傳感器的靈敏度 5）報警時間 定時功能 可將一日分為4個時間段，T1，T2，T3和T4，用戶可單**設定每個時間段的下列功能 視頻損失報警 如一個視頻信號被損失，會發出蜂鳴聲，監視器的顯示 會凍結在**近接收到的靜態畫面或切換到**圖樣，同時發出 閃爍的VIDEO LOSS**（可選擇顯示靜像或**圖樣）。 數字傳送 三洋數字接口 SSP（RS-48S） 下一代協議（三洋安防系列協議） RS-232C 多至4臺的系列連接 數字傳輸端子允許多至4臺的MPX-CD163P/MPX-CD93P進行串 連，在一臺主監視器上顯示**多64臺攝像機上的圖像。 動態偵測 **對每個攝像機設立動態傳感器，在探測到亮度的變化時，將 觸發一個主動錄制。主動錄制的持續時間可在1-180秒之間設定。主 動錄制可由來自外部傳感器的報警輸入觸發。 各個攝像機的5種探測模式 模式A：傳感器A上的亮度變化觸發警報。 模式A和B：傳感器A和B上的亮度同時改變，警報被觸發。(忽略小 物體的運動，比如小動物） 模式A和NB：當傳感器H上的亮度變化而B上沒有時，警報觸發。(由 于光線條件，忽略整個區域的亮度變化） 模式A到B：當傳感器A到傳感器B的方向有亮度變化時，警報觸發。 模式C：當整個屏幕的亮度有一個持續的變化時，警報觸發。（探測 攝像機濺上油漆等等）。 報警功能 使用內置的動態傳感器和外部傳感器，可實現以下報警功能。 (1）顯示模式轉換 一個報警信號導致監視器轉換至指定的顯示模（16-9-，或全 屏）。也可以交替顯示帶有攝像機標題的字母“SA”（對于視頻 報警）或“EA”（對于外部報警）。用戶也可設置每個現場轉換 至來自報警所觸發的那個攝像機圖像。 (2）蜂鳴器和指示燈警告 報警信號觸發蜂鳴器響，同時相關攝像機的選擇指示燈閃亮。 單個攝像機的報警操作持續時間可被設置為1-180秒之間的固定周周，CC（當報 警處于CN時）或NC（直到系統重置）。每次收到報警信號，攝像機編號、日期 和時間將被加至存儲在設備內存中的報警記錄表中（**多100個） 定時功能 **將一天分為T1、T2、T3和T4四個時段，用戶可在每個時段中建立 **立的設置，各個功能如下： (1）程序錄制 在一個時段只有一個攝像機錄制的畫面。同時每一時段的攝像機錄制幀數都可單**設定。 (2）監視器隱藏 (3）全屏連續顯示的顯示間隔 (4）內置視頻傳感器設置 對于每個時段，各個攝像的視頻傳感器的位置和靈敏度都可進行單**的設置。 ·視頻丟失報警 ·兩級密碼安全鎖定（操作/建立） ·異步 ·可調節攝像機標題的位置（10一字** ·一個單鍵調節時鐘 ·自動夏令時調節 ·屏幕模式設置、內置菜單語言：英語/法語/德語/西班牙語 ·RS-232C兼容 ·按鎖端口，安裝簡便

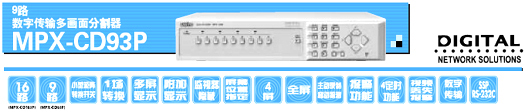

	型號		MPX-CD93P
	一般規格	攝像機數量	9
		報警輸入數量	9
		像素分辨率	720 x 564
		色彩	8 bit 16,777,216
		灰度	256
	視頻	信號格式	PAL**（彩色）/CCIR**（黑白）自動選擇、625線、50場/秒
		視頻輸入	1.0 V（p-p）75歐姆不平衡（BNC）
		視頻輸出	1.0 V（p-p）75歐姆不平衡（BNC）
	時間/日期	函數	日、月、年、小時、分鐘、秒
	發生器	電池備用時間	30天
	報警指令	輸入	接地點閉合
		輸出	+5 V 5.7千歐
接頭	數字傳送	輸入/輸出	RJ-45 x 1 / RJ-45 x 1
	攝像機	視頻輸入	BNC× 9（SSP同軸攝像機控制端子)
	直接輸出	視頻輸出	BNC x 9
	錄象機(VCR)	視頻輸入	Mini-DIN 4針×1/BNC×1
		視頻輸出	Mini-DIN 4針×1/BNC×1
	主監視器	視頻輸出	Mini-DIN 4針×1/BNC×1
	點監視器 1	視頻輸出	BNC x 1
	點監視器 2-4	視頻輸出	BNC x 3
	其它	報警輸入/輸出	按鈕端子×9/按鈕端子×1
		傳感器報警輸出	按鈕端子×9
		SW 輸入	按鈕端子×1
		SSP (RS-485)	RJ-11×2、按鈕端子1對
		RS-232C	D-sub 9針×1
	電氣**性	電源	220 to 240 V AC, 50 Hz
		功率 (大約)	17 W (170 mA)
	物理**性	工作溫度	5°C to 40°C [41°F to 104°F]
		尺寸	420(W) x 86(H) x 360(D) mm [16.5(W) x 3.4(H) x 12.8(D) in.]
		重量 (大約)	5 kg [11.0 lbs.]
