功能簡介：
● 與主機只有一條485總線相連，**另接電源。

● 有15個病床攝像機接口、5個探訪監視器接口，可進行15對5矩陣切換；有5個探訪攝像機接口、1個主監視器接口，可進行5對1矩陣切換；另有一個主監視器接口，可對15個病床攝像機切換監視。

● 視頻切換受ICU-515主機控制，與主機同步。

● 可以作為視頻矩陣與其他設備相連，接受485控制信號。
● 尺寸：15.3x15.5x35mm(LxWxH)
 安裝使用說明：
一、硬件組成：
1、探訪攝像機接口（1-5路）
2、探訪監視器接口（1-5路）
3、病床攝像機接口（1-15路）
4、主監視器接口1（監視探訪者）
5、主監視器接口2（監視病床病人）
6、視頻矩陣控制輸入口

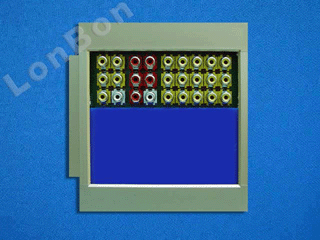

注：每種接口的路數編號，均是從左到右的順序進行排列。如下圖所示：

　

二、安裝使用：

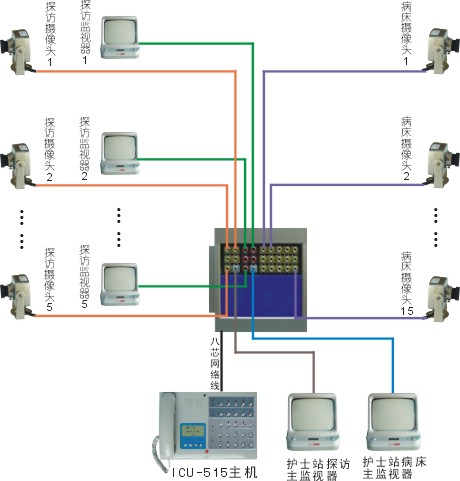

1、系統安裝：
A、將一條兩端壓有RJ45水晶插頭的八芯網絡線分別與視頻矩陣的控制輸入口和探訪主機的控制輸出口相連（注意**性）；
B、將所有病床攝像頭的連線插頭分別與視頻矩陣的病床攝像機接口（1-15路）一一相連；
C、將所有探訪攝像頭的連線插頭分別與視頻矩陣的探訪攝像機接口（1-5路）一一相連；
E、將所有探訪監視器的的連線插頭分別與視頻矩陣的探訪監視器接口（1-5路）一一相連；

F、將護士站的兩臺主監視器分別與視頻矩陣的主監視器1、2兩個接口相連。
2、使用：
護士站監視探訪者：當任一探訪者呼叫時，待主機提起話筒并選定該路選開關時，護士站探訪主監視器可監視該探訪者畫面。
探訪者監視病床：當任一探訪者呼叫時，待主機轉接并接通至相應病床后，探訪者可監視該病床畫面。
護士站監視病床：當探訪者與病床分機正在通話時，主機可選定該路插話路選開關，護士站病床主監視器可對該病床進行監視。
